Hoe helikopters vliegen - Een balans van bladen en krachten

De essentie: De rotorbladen

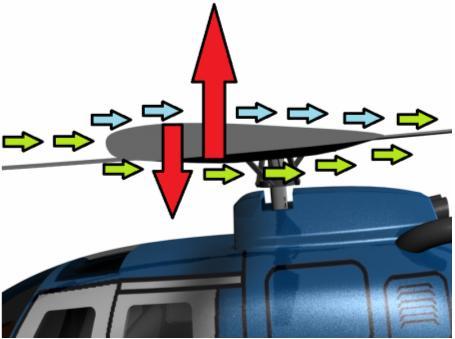

De kern van de vliegcapaciteit van een helikopter ligt in zijn hoofdrotor, bestaande uit twee of meer bladen die met hoge snelheid ronddraaien. Deze bladen zijn niet zomaar platte stukken metaal; ze zijn ontworpen als aerodynamische profielen, vergelijkbaar met de vleugels van een vliegtuig (zie afbeelding 1).

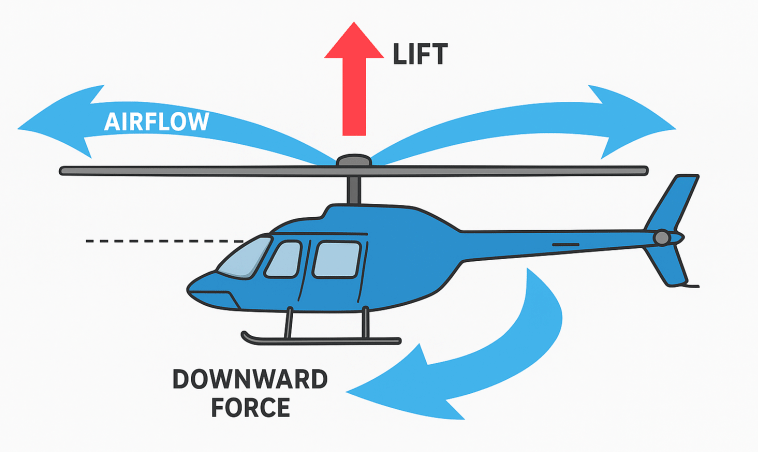

Wanneer de bladen draaien, creëren ze een drukverschil: de lucht stroomt sneller over de bovenkant van het blad dan eronder. Dit resulteert in een lagere druk boven het blad en een hogere druk eronder, wat lift genereert - de kracht die de helikopter omhoog duwt (zie afbeelding 2).

De rol van de staartrotor

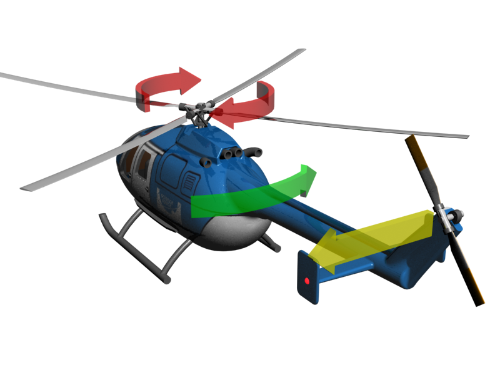

Als de hoofdrotor alleen al de helikopter zou aandrijven, zou de helikopter oncontroleerbaar ronddraaien in de tegenovergestelde richting van de rotorbladen (zie afbeelding 3). Dit komt door de reactiekracht (of koppel) die wordt veroorzaakt door het draaiende hoofdrotor.

Hier komt de staartrotor in beeld. Deze kleinere, verticaal gemonteerde rotor produceert een stuwkracht die het koppel van de hoofdrotor tegenwerkt, waardoor de helikopter stabiel blijft en niet om zijn as draait. Door de spoed (hoek) van de staartrotorbladen aan te passen, kan de piloot zelfs de neus van de helikopter naar links of rechts draaien (gieren).

De krachten in spel: Lift, gewicht, stuwkracht & weerstand

Net als bij een vliegtuig zijn er vier fundamentele krachten die een rol spelen bij de vlucht van een helikopter:

• Lift (omhoog): Grotendeels gegenereerd door de hoofdrotorbladen, duwt de helikopter omhoog.
• Gewicht (omlaag): De zwaartekracht die de helikopter naar beneden trekt.
• Stuwkracht (voorwaarts/achterwaarts): Hoewel een helikopter geen straalmotor heeft voor stuwkracht in de traditionele zin, kan de piloot de hoofdrotor 'kantelen' om de liftkracht een horizontale component te geven, waardoor de helikopter voorwaarts, achterwaarts of zijwaarts beweegt.
• Weerstand (tegenovergestelde richting van de beweging): De weerstand die de lucht uitoefent op de beweging van de helikopter.

Om te vliegen, moet de lift groter zijn dan het gewicht. Om voorwaarts te bewegen, moet de horizontale component van de lift (de 'effectieve stuwkracht') groter zijn dan de luchtweerstand.

Hoe een helikopter vliegt en manoeuvreert

De piloot beheert de vlucht van de helikopter met behulp van een aantal cruciale bedieningselementen:

• De Collective Pitch Lever (Collectieve Hendel): Deze hendel, aan de linkerkant van de piloot, regelt de spoed (hoek) van alle hoofdrotorbladen tegelijkertijd. Door de spoed te vergroten, wordt meer lift gecreëerd en stijgt de helikopter. Door de spoed te verkleinen, daalt de helikopter.
• De Cyclic Stick (Cyclische Hendel): Dit is de meest intuïtieve bediening, vergelijkbaar met een joystick. Door de cyclische hendel naar voren te bewegen, kantelt de hoofdrotor naar voren, waardoor de helikopter voorwaarts beweegt. Naar achteren bewegen zorgt voor achterwaartse beweging, en naar links of rechts bewegen zorgt voor zijwaartse beweging. Dit werkt door de spoed van de bladen cyclisch te variëren tijdens hun rotatie - bijvoorbeeld door meer lift te creëren wanneer een blad zich aan de achterkant van de helikopter bevindt, en minder wanneer het zich aan de voorkant bevindt, waardoor de rotor schuin komt te staan.
• De Pedalen (Rudder Pedalen): Deze bedienen de spoed van de staartrotorbladen. Door de pedalen te bewegen, kan de piloot de stuwkracht van de staartrotor variëren, waardoor de helikopter om zijn verticale as draait (gieren).
• De Throttle (Gashendel): Meestal geïntegreerd in de collectieve hendel, regelt deze het vermogen van de motor om het toerental van de rotorbladen constant te houden, ongeacht de spoedinstelling.

Een complexe balans

Het besturen van een helikopter is een complexe coördinatie van al deze bedieningselementen. Het is een delicate balans van krachten en constant bijsturen. Van het opstijgen, waarbij de collectieve hendel langzaam omhoog wordt bewogen terwijl het gieren wordt gecorrigeerd met de pedalen, tot het landen, waarbij de processen omgekeerd worden, elk moment vereist precisie en begrip van de aerodynamica.

De wereld van helikopters is een fascinerend bewijs van menselijke vindingrijkheid en ons vermogen om de wetten van de fysica te omzeilen om de lucht te veroveren. De volgende keer dat je een helikopter door de lucht ziet zweven, weet je dat er een complexe en elegante dans van technologie en natuurkunde aan het werk is.
